Stacje ładowania pojazdów w budynkach – najnowsze przepisy

Materiał Partnera
30 maja 2018 roku Parlament Europejski i Rada dokonały zmiany rozporządzenia 2010/31/UE w sprawie ukazania energetyczności budynków i jednocześnie zmieniły dyrektywę 2012/27/UE wprowadzając nową - 2018/844/UE. W pierwszym punkcie preambuły tego dokumentu czytamy:
elektromobilnosc ladowarki

Dlaczego zmieniono dyrektywę europejską?

Unia jest zaangażowana w działania na rzecz rozwijania zrównoważonego, konkurencyjnego, bezpiecznego i niskoemisyjnego systemu energetycznego. Unia energetyczna i ramy polityki klimatyczno-energetycznej do 2030 r. ustanawiają ambitne zobowiązania Unii do dalszej redukcji emisji gazów cieplarnianych o co najmniej 40 % do 2030 r. w porównaniu z 1990 r., do zwiększenia udziału energii ze źródeł odnawialnych w zużyciu energii, do uzyskania oszczędności energii zgodnie z poziomem ambicji Unii, a także do wzmocnienia bezpieczeń­stwa energetycznego, konkurencyjności i zrównoważonego rozwoju Europy.”

Potężna redukcja może być wynikiem wyłącznie bardzo konkretnych, szeroko rozumianych działań przy wykorzystaniu najnowszych technologii. Umożliwia to wprowadzenie regulacji prawnych oraz środków organizacyjno-ekonomicznych wspierających wszelkie możliwe działania zmierzające do tego celu. Działania te muszą być prowadzone wielotorowo i być ze sobą synchronizowane. Jako podstawę systemu przyjęto wymagania budowlane dla wszystkich budynków oraz jak najszerszej infrastruktury miejskiej.

Przepisy w sprawie budowy stacji ładowania – przyspieszenie rozwoju infrastruktury.

W dalszej części dyrektywy znajdują się też konkretne wskazania dotyczące działań mających na celu dalsze zmniejszenie emisji dwutlenku węgla, co możemy wyczytać z punktu 22. i dalszych:

„(22) Innowacje i nowe technologie umożliwiają również wspieranie przez budynki ogólnej dekarbonizacji gospodarki, w tym sektora transportu. Budynki mogą na przykład być wykorzystywane do pobudzania rozwoju infrastruktury niezbędnej do inteligentnego ładowania pojazdów elektrycznych oraz zapewniać bazę dla państw członkowskich, jeżeli zdecydują się one na wykorzystanie akumulatorów samochodowych jako źródła energii.”

Nie chcemy zanudzić Czytelnika dalszymi cytatami z dyrektywy, dlatego wspomnimy tylko, że w sposób bardzo logiczny wskazano na korzystną z ekonomicznego i logicznego punktu widzenia okoliczność, iż dokonując termomodernizacji i modernizacji instalacji elektrycznych istnieje możliwość instalowania po niższych kosztach stacji ładowania pojazdów w ramach nowej infrastruktury budynków (nie tylko użyteczności publicznej, ale i mieszkaniowo-komercyjnych, jak np. hoteli, czy apartamentowców). Jednym z ciekawszych aspektów jest to, iż w ramach infrastruktury budynków przewiduje się instalowanie odnawialnych źródeł energii, które mogą być wykorzystane bezpośrednio do ładowania. Oczywiste jest, że państwa członkowskie UE, powinny rozwijać mobilność elektryczną poprzez uwzględnienie jej w infrastrukturze miast i komunikacji miedzy miastowej, aby na zasadzie synergii miejsca ładowania były coraz bardziej rozpowszechnione i rozwijały się w harmonii z mikroenergetyką.[1]

Do roku 2025 państwa członkowskie powinny ustanowić zmiany w prawie krajowym, aby budynki niemieszkalne posiadające ponad 20 miejsc parkingowych zostały wyposażone w stacje ładowania pojazdów elektrycznych. W planowaniu należy uwzględniać nie tylko pojazdy samochodowe, ale również rowery elektryczne, skuterki, czy pojazdy dla osób z ograniczeniami poruszania się. Rozwój danej infrastruktury powinien być wspierany przez budowę wyposażenia parkingów oraz systemów powiadamiania o lokalizacji i zajętości punktów ładowania oraz taryfikacji za pobór energii.

Priorytetowe i konkretne wytyczne przynosi artykuł 8. Dyrektywy: „Systemy techniczne budynku, elektromobilność oraz wskaźnik gotowości budynków.” Nowo budowane budynki powinny być wstępnie przygotowane do instalowania nowej infrastruktury poprzez uwzględnienie przebiegu przyszłych tras kablowych (tzw. struktura kanałowa) – dotyczyć to będzie pozwoleń na budowę przyznawanych po 10 marca 2021 roku. Artykuł ten uszczegóławia i konkretyzuje wiele zagadnień wspomnianych wyżej.

Ważne jest, że wymagania dotyczące systemów ładowania dla budynków publicznych są już określone i wdrażane na bieżąco. Zatem jest pewne, iż stacji ładowania będzie coraz więcej i będą wkrótce dostępne niemal wszędzie „pod ręką”, czyli z każdym miesiącem znalezienie punktu ładowania będzie łatwiejsze.

Jak i gdzie najlepiej naładować samochód?

Odpowiedź na tak postawione pytanie nie jest łatwa z powodu istnienia wielu rozwiązań.
Z technicznego punktu widzenia można bowiem naładować samochód:

  • w normalnym, domowym gniazdku sieciowym
  • za pomocą przenośnej ładowarki
  • w stacjonarnej, publicznej stacji ładowania (Rysunek 1.)

i wreszcie za pomocą energii:

  • prądu zmiennego (AC) lub
  • prądu stałego (DC)

Aspekty ekonomiczne są jeszcze inne:

  • czas (efektywność) pojedynczego ładowania
  • koszt ładowania (energii elektrycznej zużytej)
  • czas oczekiwania na dostęp do ładowarki[2]

Najprawdopodobniej posiadacze samochodów elektrycznych będą je na co dzień ładować w domu lub w miejscu pracy (w trybie wolnym) oraz na stacjach paliw, czy parkingach w trybie szybkim. Najwolniejszym sposobem ładowania jest wykorzystanie „zwykłego” gniazda domowego, co jest oczywiście bezpieczne i w przypadku korzystania z taryfy nocnej nieco tańsze.

Szybszym sposobem jest wykorzystanie ładowarki na prąd zmienny 230V lub 3x400V. Bez specjalnych zabezpieczeń można tym sposobem ładować pojazdy o mocy od 2 do 13 kW, natomiast w przypadku zastosowania modułów specjalistycznych (EVSE) moc wzrasta nawet do 22 kW. Czas takiej operacji wynosi na poziomie 2-5 godzin, a więc jest akceptowalny w czasie planowanego dłuższego postoju.

Specjalizowaną ładowarkę można oczywiście zastosować w warunkach domowych – ładowanie będzie zatem nie tylko szybsze, lecz istnieje również możliwość wykorzystywania baterii samochodowych jako systemu podtrzymania zasilania dla wybranych urządzeń (układ dwukierunkowy).

Najszybszym sposobem ładowania jest wykorzystanie prądu stałego i specjalizowanych stacji ładowania. Zwiększa się nie tylko potencjalna moc pojazdu nawet do około 150 kW, ale również jego czas. Dla mocy powyżej 100 kW należy stosować kable chłodzone cieczą. Przy dużych mocach warto zwrócić szczególną uwagę na strategię kosztową ładowania.

Rys1

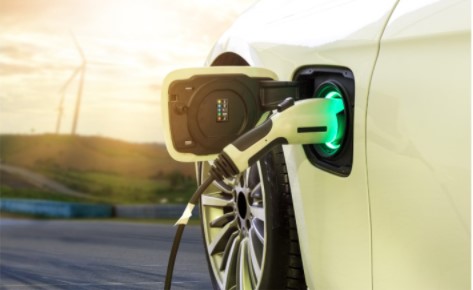

Rysunek 1. Ładowanie samochodu osobowego.

Ładowarka może posiadać wymienne wtyki, co pozwala na podłączenie jej do zwykłego gniazda
1-fazowego 230VAC lub 3-fazowego 3x400VAC (czyli tzw. „siły”).

W zależności od typu gniazda ładowarka może ładować pojazd następującymi wartościami prądu uzyskując przy tym odpowiednią moc:

– 230V – 6A, 10A, 16A – moc 3,5 kW – czas ładowania baterii 23 kWh ok. 7 godzin

– 400V – 32A – moc 7,1 kW – czas ładowania baterii 23 kWh ok. 4 godzin

Ładowarka posiada wyświetlacz, który wskazuje:

– wybrany prąd ładowania

– temperaturę ładowarki oraz złącza

– napięcie ładowania

– zużytą energię podczas ładowania

Prąd ładowania wybiera się za pomocą dwóch dołączonych do niej kart zbliżeniowych RFID. Ładowarka może mieć zastosowanie do każdego samochodu posiadającego standard IEC62196 typ 2. To przykład bardzo uniwersalnego rozwiązania dla osób, które chcą urządzenie ładujące mieć zawsze ze sobą, licząc na dostęp do zwykłych gniazd sieciowych.

hellu2

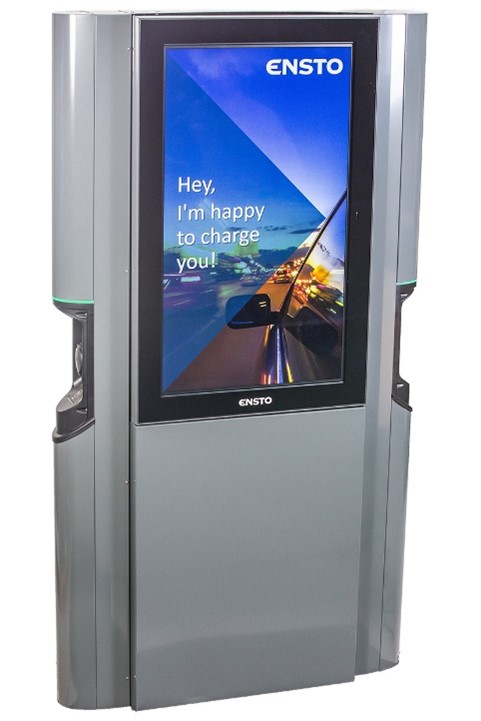

Rysunek 2. Zewnętrzna, publiczna stacja ładowania łącząca funkcję ładowania z panelem reklamowym (ENSTO).

Na rysunku powyżej pokazano stację ładowania o mocy 2x22kW (możliwość jednoczesnego ładowania dwóch samochodów z gniazd typu 3. i 2.). Stacja wykrywa upływ prądu 6 mA i jest wyposażona w wyłączniki różnicowo-prądowe typu A. Posiada też pełną ochronę przepięciową, kontrolę temperatury oraz w wypadku zaniku zasilania automatycznie zwalnia blokadę gniazdka. Stacje ładowania zapewniają również możliwość zakupu energii i informacji o jej wykorzystaniu. Korzystanie z tej stacji umożliwia wyłącznie posiadanie własnego kabla (rysunki 3. i 4.).

Rys3

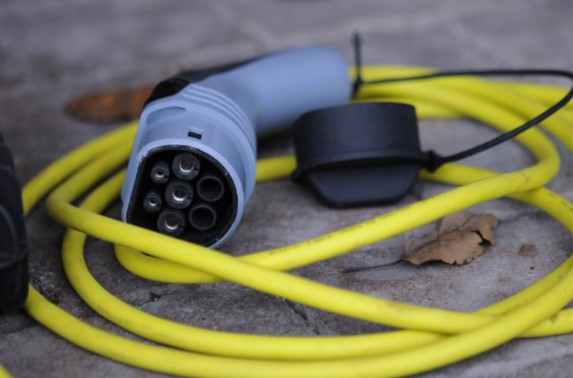

Rysunek 3. Kabel do podłączenia samochodu do stacji ładowania typ 2.



Rys5

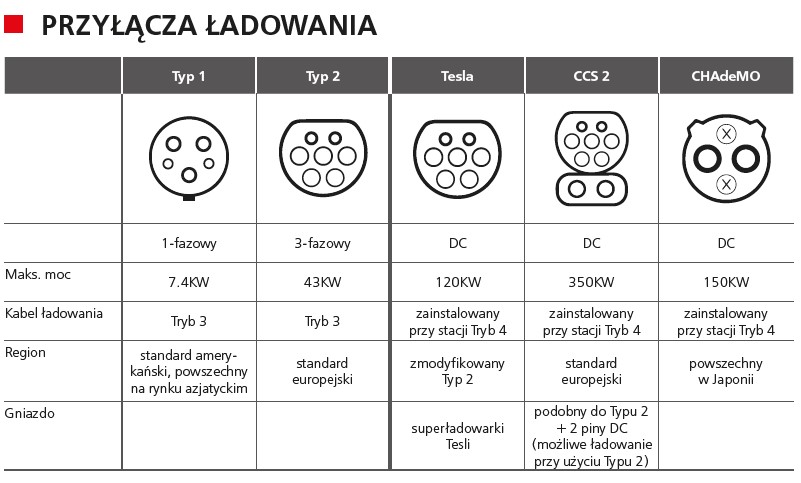

Rysunek 4. Tabela przedstawiająca istniejące standardy wtyków stosowanych do ładowania pojazdów elektrycznych.



Rys6

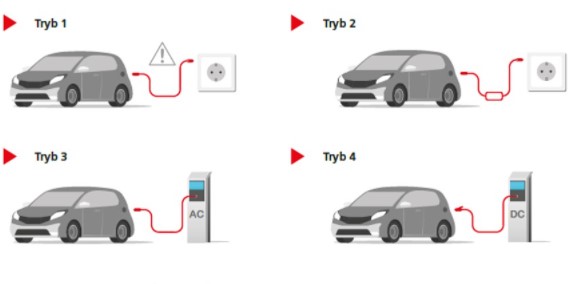

Rysunek 5. Zestawienie trybów (modułów) ładowania.



Na rysunku 5. pokazano dotychczas stosowane tryby ładowania, których cechy szczególne oraz zalecane kable zestawiono w poniższej tabeli na rysunku 6.

Nasza oferta – rozwiązanie i jakość „z jednej ręki”

Poniżej na rysunku 6. przedstawiono dane stosowanych wtyków i omówionych poniżej kabli dostosowanych do określonych sposobów ładowania.

Rys7

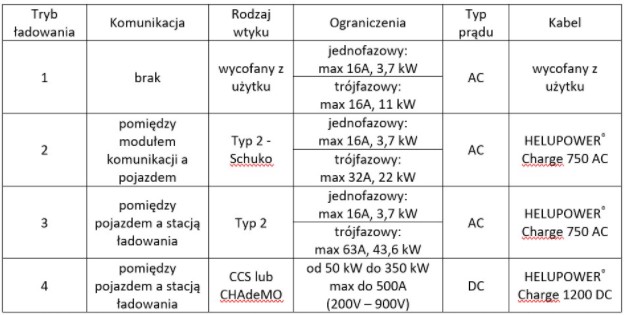

Rysunek 6. Tabela przedstawiająca kable zalecane do stosowania w poszczególnych typach ładowania.



Rys8
Rysunek 7. Kabel HELUPOWER Charge 750 AC,



Przewód do ładowania samochodów elektrycznych jest przeznaczony do stosowania równie dobrze w publicznych stacjach ładowania takich jak parkingi w pobliżu autostrad, urzędów czy galerii handlowych, jak i w garażach z gniazdek domowych (występuje w wersjach trójfazowych i jednofazowych). Odporność na promieniowanie UV i olej zapewnia niezawodny proces ładowania w pomieszczeniach i na zewnątrz.

Dzięki zewnętrznej powłoce z tworzywa TPE-U wytrzymuje nawet trudne warunki pracy (ocierania) na betonie. Powłoka może być standardowo czarna lub czerwona oraz w innych kolorach na zamówienie.

Rys9
Rysunek 8. Kabel HELUPOWER Charge 1200 DC,



Kabel HELUPOWER® Charge 1200 DC posiada podobne właściwości użytkowe i również jest dostępny w kolorze czarnym i czerwonym. Ze względu na możliwą dużą moc ładowania ów kabel występuje w opcji budowy przystosowanej do chłodzenia cieczą.

Pokazane na powyższych rysunkach kable posiadają następujące cechy wspólne:

  • nie podtrzymują ognia
  • nie zawierają halogenków
  • są odporne na oleje
  • są odporne na promieniowanie UV
  • są odporne na temperaturę do +90֯C
  • spełniają wymagania dyrektywy LVD 2014/35/EU (CE)
  • są metrowane
  • posiadają przekroje żył dostosowane do potrzeb wszystkich współczesnych pojazdów

Użycie kabla wysokiej jakości ma kluczowe znaczenie dla bezpieczeństwa porażeniowego i pożarowego ładującego, jego mienia oraz dla niezawodności i/lub dostępności systemu.

 Marek Trajdos

Konsultant ds. Technicznych

HELUKABEL Polska Sp. z o.o.

Krze Duże 2

96-325 Radziejowice


[1] Ideałem byłoby naładowanie swojego samochodu energią z własnej instalacji fotowoltaicznej!

[2] Co niekiedy pozostaje w silnym związku z powyższymi.
