Przepisy i rozporządzenia
Dla operatorów i producentów obowiązują następujące zasady i przepisy:
– Ustawa o pomiarach i wzorcowaniu (Mess- und Eichgesetz, MessEG) – reguluje wymagania dotyczące urządzeń pomiarowych.
– Rozporządzenie o pomiarach i wzorcowaniu (Mess- und Eichverordnung, MessEV) – określa wymagania w odniesieniu do testów i kalibracji.
Oba akty prawne wspólnie regulują wprowadzanie urządzeń pomiarowych na rynek oraz ich stosowanie i kalibrację.
Główne wymagania wynikające z rozporządzenia MessEV są dodatkowo określone w formie szczegółowych wytycznych w dokumencie 6-A oraz omówione bardziej szczegółowo w VDE Application Rule 2418-3-100.
Wymagania techniczne
Wymaga się, aby zmierzona energia odpowiadała energii rzeczywiście dostarczanej do pojazdu, dlatego urządzenia pomiarowe muszą posiadać co najmniej z klasę dokładności A. Ważne jest również, aby kabel ładowania charakteryzował się bardzo niskim rozproszeniem mocy, ponieważ podczas przesyłania energii przez kabel, część energii jest tracona w postaci ciepła. Oznacza to, że ilość energii dostarczanej do pojazdu jest nieco mniejsza niż ilość energii wychodzącej ze stacji ładowania. Dlatego istotne jest uwzględnienie tych strat mocy i zapewnienie, że kabel ma odpowiedni przekrój, aby je zminimalizować.
Wyświetlacz powinien przejrzyście prezentować wynik pomiaru oraz błędy związane z ładowaniem. Dzięki temu kierowca jest na bieżąco informowany o statusie pojazdu podczas jego ładowania. Ponadto system powinien szyfrować wynik pomiaru podczas przesyłania do dostawcy usług rozliczeniowych lub w przypadku przechowywania w inny sposób.
Przechowywanie danych
Jeśli podczas ładowania wystąpią jakiekolwiek usterki w komponentach związanych z prawem kalibracji, muszą one zostać zarejestrowane, zapisane i udostępnione kierowcy . Pozwala to na wyjaśnienie wszelkich podejrzeń dotyczących błędnych pomiarów w poważnych przypadkach.
Dane muszą być dostępne przez dłuższy okres, aby możliwe było zweryfikowanie i wykazanie dokładności rozliczeń z perspektywy czasu. Oprócz spełnienia tych specyficznych wymagań dotyczących prawa kalibracji, stacja ładowania musi również przejść rygorystyczne testy mi.in EMC, klimatyczne czy też mechaniczne, aby ostatecznie uzyskać najważniejszy certyfikat badania typu.
Sterowniki CHARX modular – sposób na prostszą certyfikację Eichrecht stacji ładowania AC

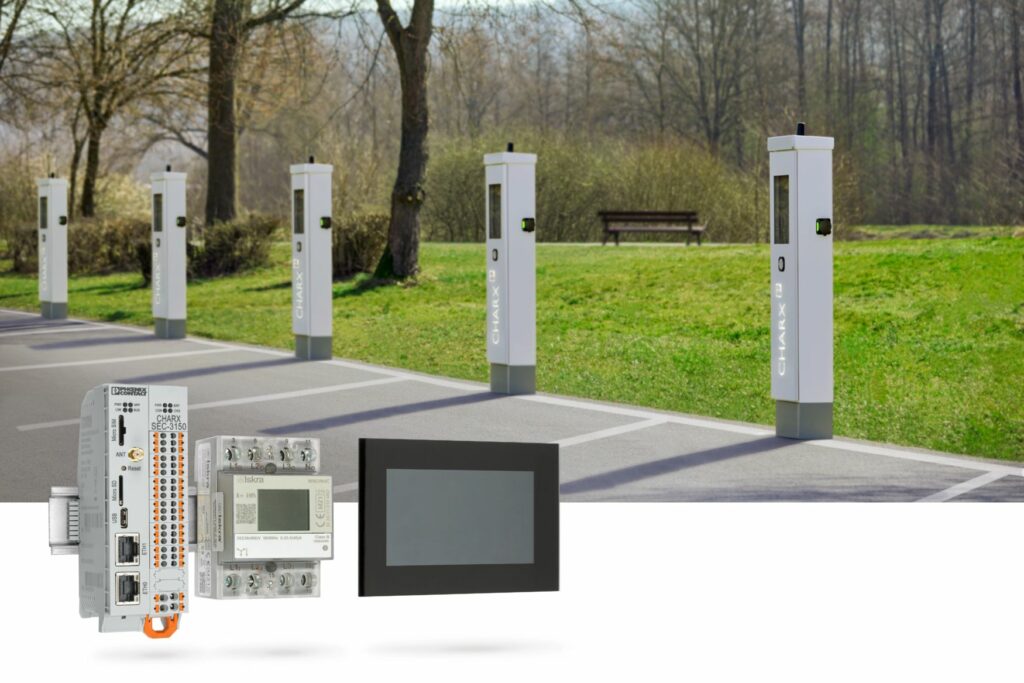

Dzięki gotowym rozwiązaniom od Phoenix Contact (Rysunek 2) rozliczanie ładowania zgodnie z niemiecką normą Eichrecht znacznie upraszcza proces certyfikacji stacji ładowania AC. Uzupełnieniem rozwiązania jest dokumentacja – w tym wstępnie certyfikowana przez VDE przykładowa aplikacja w postaci podwójnego punktu ładowania.
Głównymi elementami pakietu są:
- wyświetlacz dotykowy,

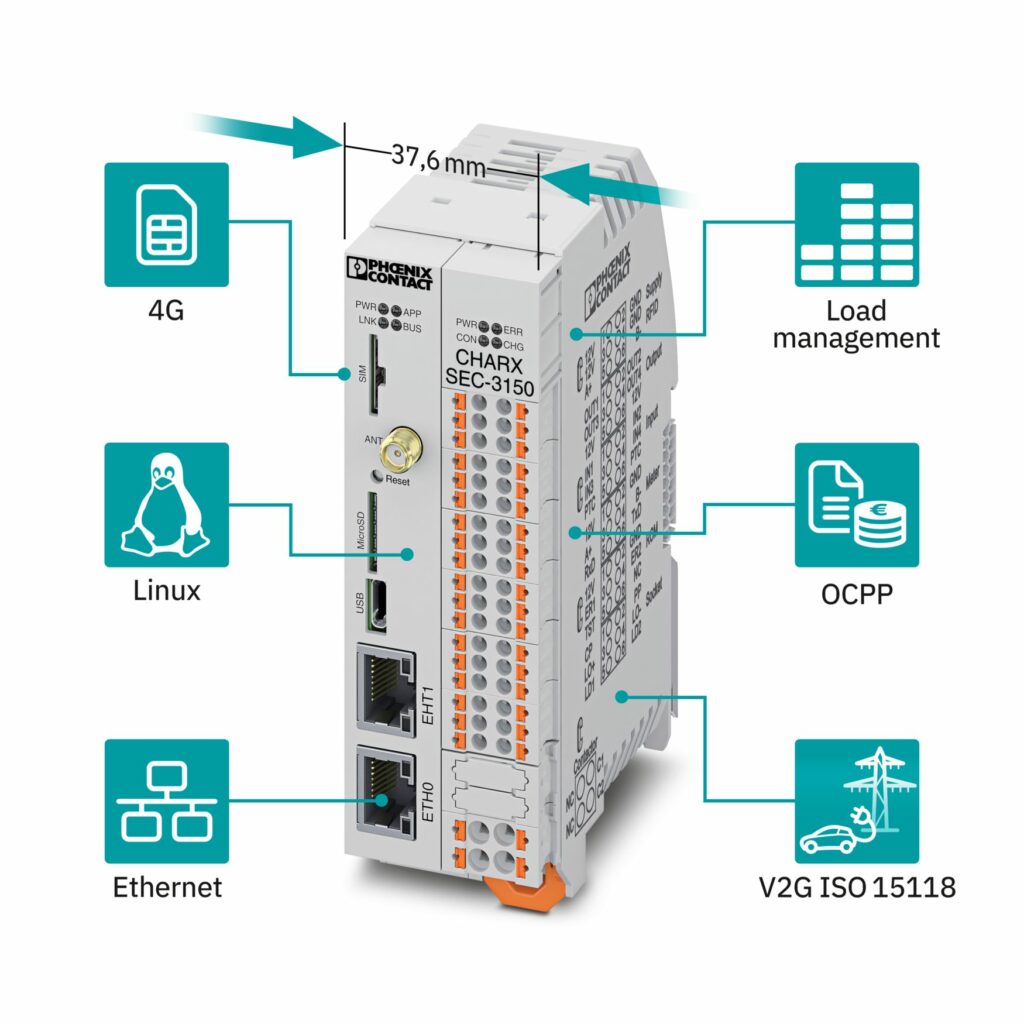

- sterownik ładowania (Rysunek 3) wraz z oprogramowaniem
- licznik energii Iskra, który pozwala na spełnienie rygorystycznych wymagań dotyczących pomiarów.
Połączenie razem tych kluczowych elementów systemu pozwala na łatwe i przyjazne dla użytkownika rozpoczęcie procesu ładowania: Użytkownik może uruchomić proces za pomocą czytnika RFID, wyświetlacza lub zdalnie, poprzez system backend.

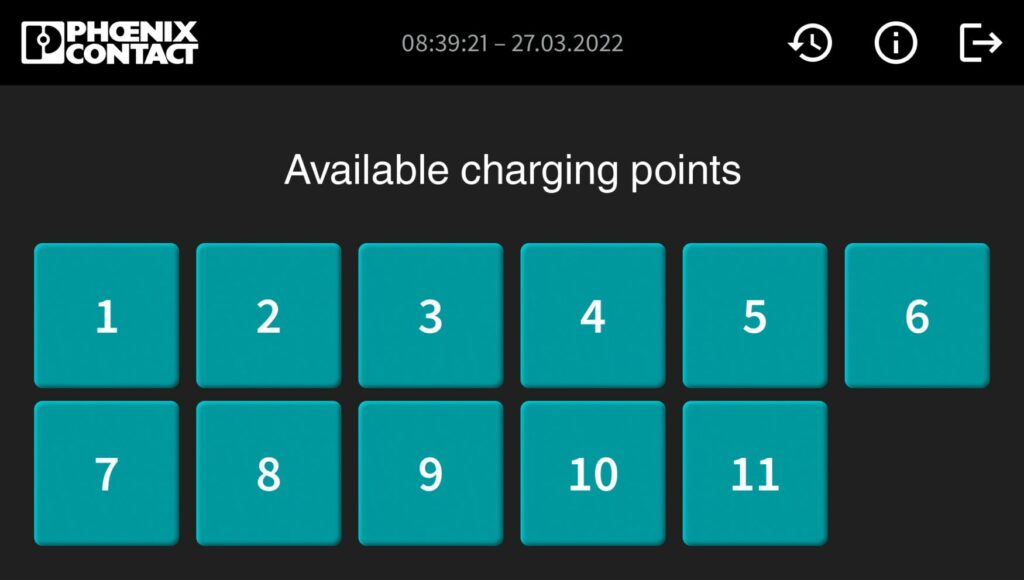

Intuicyjne wskazówki na wyświetlaczu pomogą przejść przez różne etapy – od uwierzytelniania, wyboru punktu ładowania (Rysunek 4) po wyświetlanie aktualnych danych ładowania i zatrzymanie ładowania. Sterownik ładowania przechowuje podpisane dane w swojej pamięci lokalnej i może przesyłać je do dostawcy usług rozliczeniowych za pośrednictwem OCPP. Warto dodać, że przechowywanie danych procesów ładowania w lokalnym dzienniku sterownika ładowania sprawia, że system jest w dużej mierze niezależny od dostawców usług rozliczeniowych, którzy nie muszą być zaangażowani w certyfikację.
Kompletne wyposażenie stacji ładowania
Phoenix Contact przenosi wieloletnie doświadczenia z automatyki przemysłowej na rozwiązania dla elektromobilności. W bogatym portfolio rozwiązań znajdziesz urządzenia do wyposażenia stacji AC i DC.
Z naszej skalowalnej oferty produktów możesz wybrać odpowiedni zestaw w zależności od liczby punktów ładowania, mocy ładowania i zakresu funkcji. Dzięki modułowym sterownikom ładowania i energoelektronice, różnym licencjom oprogramowania dostosowanym do liczby punktów ładowania oraz aktualizacjom „over the air” doskonale przygotujesz się na przyszłe modernizacje i rozbudowy stacji ładowania.
Sprawdź wszystkie rozwiązania do budowy stacji ładowania EV
Phoenix Contact
Podsumowanie
Podsumowując, zgodność z wymaganiami niemieckiej ustawy o pomiarach i wzorcowaniu Eichrecht jest kluczowa dla operatorów i producentów stacji ładowania EV. Przestrzeganie przepisów i rozporządzeń, zapewnienie dokładnych pomiarów oraz odpowiednie przechowywanie danych to podstawowe elementy, które gwarantują rzetelne rozliczanie zużytej energii.
Autor:
Rafał Sypniewski – Menadżer Segmentu Rynku E-mobility, Phoenix Contact
